后处理范围检查使用说明

简介

后处理范围检查主要功能是将超出所设置范围的点将视为无效点不做处理，其作用/功能：

根据指定的范围，将所有超出范围的点有效性设置为无效，方便针对范围内的点进行处理。

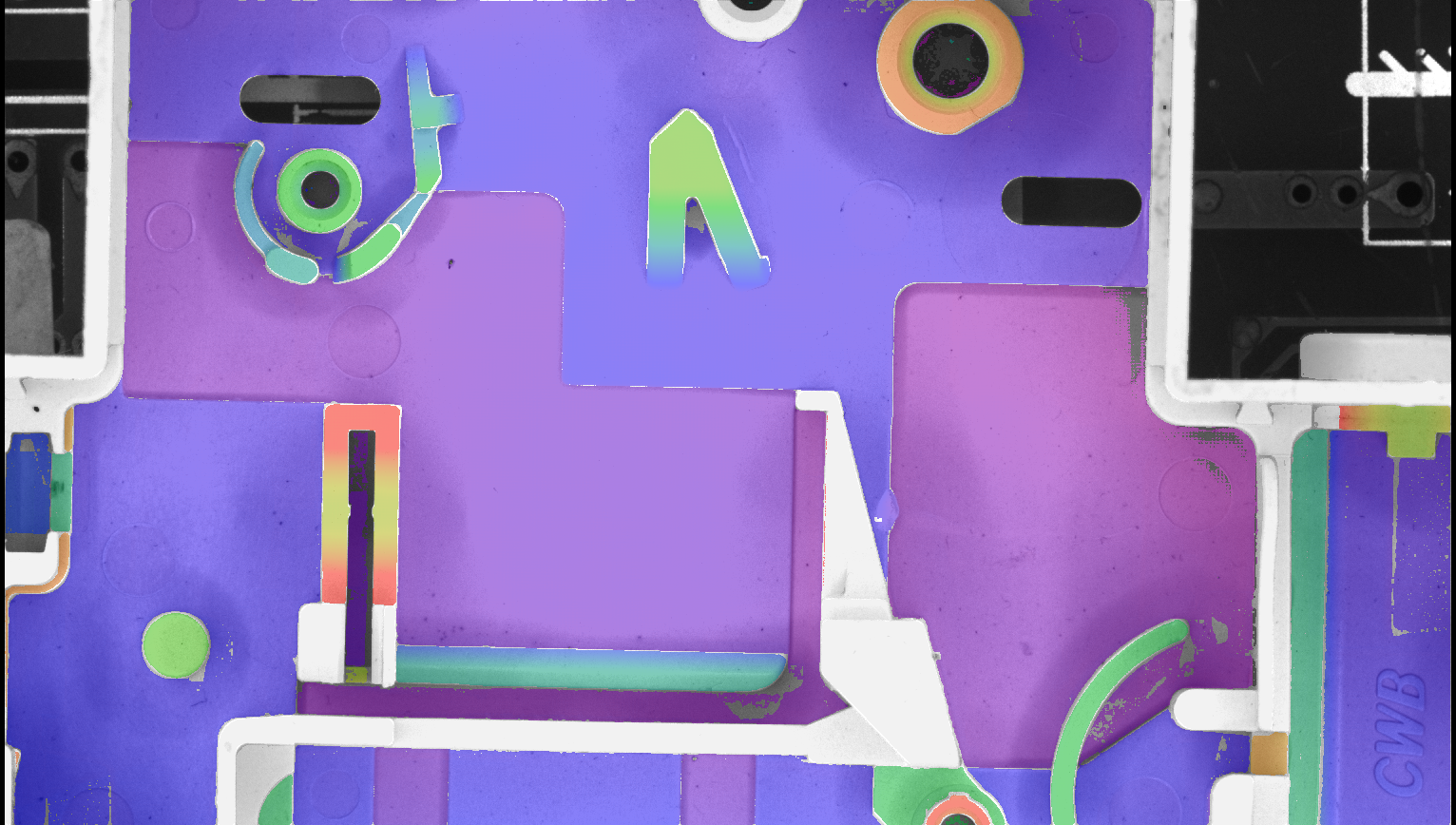

处理前:

原图分辨率为5328x3040，此时设置一个中心点为(2000, 1000),外矩形宽高均为800，内矩形宽高均为0的矩形区域，将Z的范围设置为-102~-100（确保区域内的点不在范围内），添加后处理范围检查

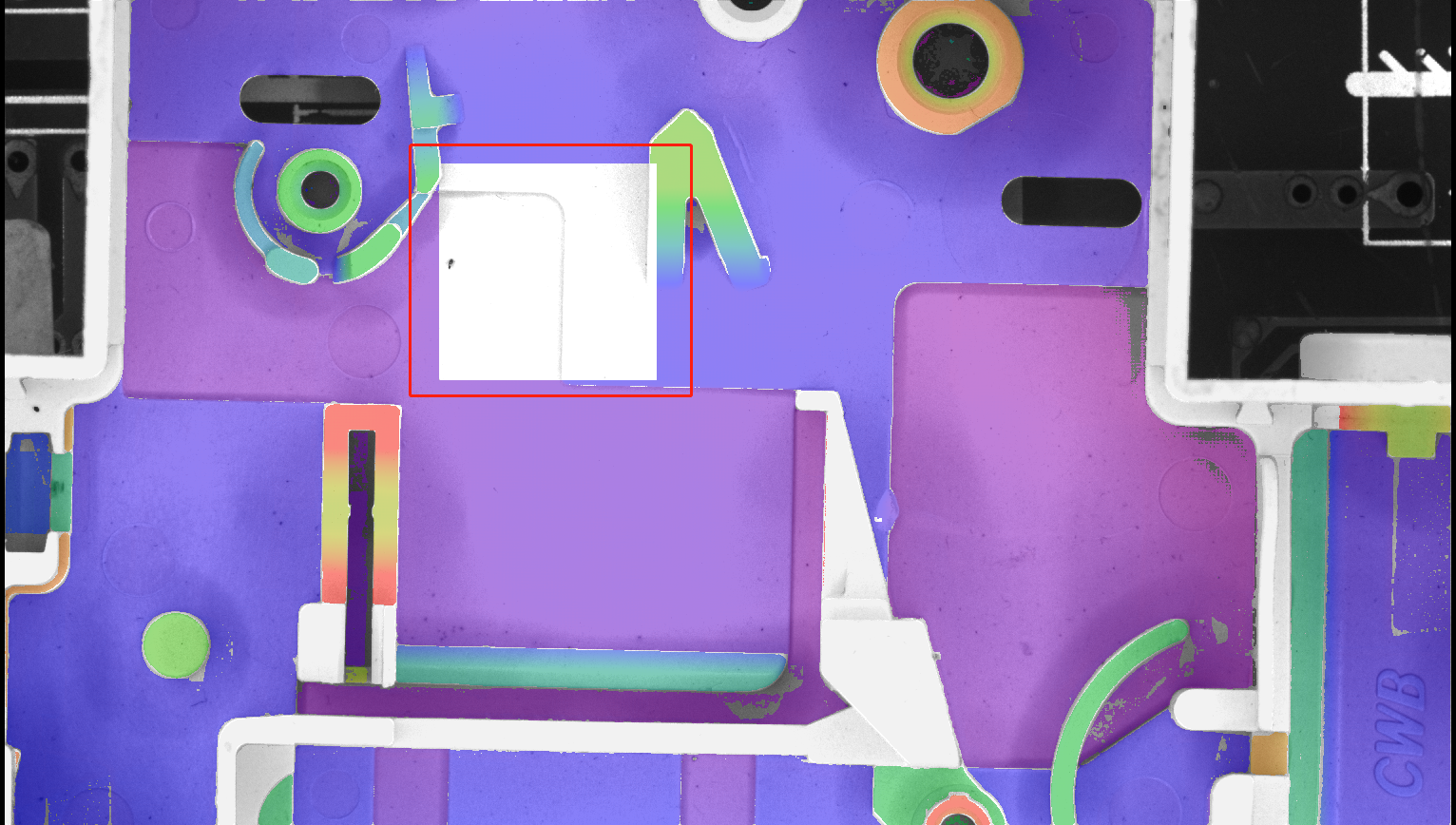

处理后:

可以看到红框区域内的白色矩形区域,设置的矩形区域点的有效性都被置为无效了

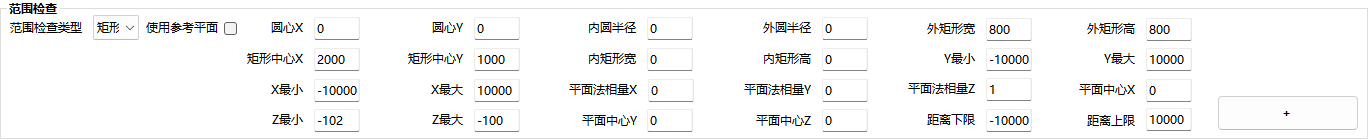

参数说明

范围检查类型: 可选类型为圆形环或矩形环，表示设置的范围检查区域的形状

使用参考平面: 如果使用参考平面，则判断点是否有效的标准为该点到设置的参考平面的距离是否在设置的距离范围内; 若不使用参考平面，则判断点是否有效的标准为该点的X，Y，Z坐标是否在设置的范围内。

圆心X: 设置范围检查类型是圆形环时，圆形环的中心点X

圆心Y: 设置范围检查类型是圆形环时，圆形环的中心点Y

内圆半径: 设置范围检查类型是圆形环时，内圆的半径

外圆半径: 设置范围检查类型是圆形环时，外圆的半径

矩形中心X: 设置范围检查类型是矩形环时，矩形环的中心点X

矩形中心Y: 设置范围检查类型是矩形环时，矩形环的中心点Y

内矩形宽: 设置范围检查类型是矩形环时，内矩形的宽

内矩形高: 设置范围检查类型是矩形环时，内矩形的高

外矩形宽: 设置范围检查类型是矩形环时，外矩形的宽

外矩形高: 设置范围检查类型是矩形环时，外矩形的高

X最小: 不使用参考平面时，设置范围的最小X

X最大: 不使用参考平面时，设置范围的最大X

Y最小: 不使用参考平面时，设置范围的最小Y

Y最大: 不使用参考平面时，设置范围的最大Y

Z最小: 不使用参考平面时，设置范围的最小Z

Z最大: 不使用参考平面时，设置范围的最大Z

平面法向量X: 使用参考平面时，平面的法向量X

平面法向量Y: 使用参考平面时，平面的法向量Y

平面法向量Z: 使用参考平面时，平面的法向量Z

平面中心X: 使用参考平面时，平面的中心X

平面中心Y: 使用参考平面时，平面的中心Y

平面中心Z: 使用参考平面时，平面的中心Z

距离下限: 使用参考平面时，点到平面距离范围的下限

距离上限: 使用参考平面时，点到平面距离范围的上限

使用说明

添加后处理

与其他后处理算子相同，在ControlCenter要使用该后处理，需要在实时后处理窗口点击"+"按钮添加，并启用实时后处理

导入数据

导入mpdat格式数据或拍摄3D图像。
