Diagnostics(诊断)

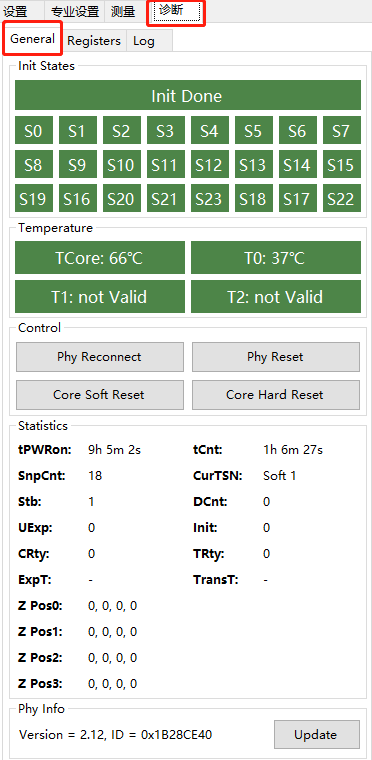

点击(如图3.27)"Diagnostics(诊断) "项，进入诊断界面。
诊断界面分为"General(通用) "、"Registers(寄存器) "、"Log(日志) "三部分。
General(通用)
通用界面显示设备硬件信息，如初始状态，温度等信息。
Init States:
表示设备的硬件信息，正常状态下为绿色，其中“Init Done”表示初始化状态，绿色时表示初始化已完成，金黄色表示休眠，红色表示正在初始化，其他绿色表示正常，红色表示不同的的故障，具体如下:
S系列
S0 : 激活状态
S1 : DMD初始化状态
S2 : LED供电状态
S3 : 默认配置(Flash)初始化状态
S4 ~ S8 : 内存状态
S9 : 相机休眠状态
S10 : 相机状态
S11 : DMD供电状态
S12 : DMD时钟状态
S13 : 相机初始化状态
S14 : Flash Ready状态 （1：闲，0：忙）
S15 ~ S22 : 保留
M系列 S0 : 激活状态
S1 : DMD模块初始化及运行状态
S2 : LED供电状态（暂未使用）
S3 : 默认配置(Flash)初始化状态
S4 ~ S8 : 内存状态
S9 : 相机休眠状态
S10 : 相机状态
S11 : DMD供电状态(DLPA)
S12 : DMD低速状态(DMD LS ID)
S13 : 相机初始化状态
S14 : DMD高速状态(DMD LS REG0)
S14 ~ S22 : 保留
Temperature:
对当前设备温度的监视
T0Core: 核心温度传感器的反馈信息。
T0: 温度传感器0的反馈信息。
T1: 温度传感器1的反馈信息。
T2: 温度传感器2的反馈信息。
Control
控制相机的一些操作
Phy Reconnect: 强制PHY重连，制造商调试功能
Phy Reset: 复位PHY，制造商调试功能
Core Soft Reset: 软重启
Core Hard Reset: 硬重启
Statistics
表示对当前相机的一些统计数据
tPWRon:设备上电时间
tCnt:设备已连接时间
SnapCnt:拍照次数
CurTSN:当前触发序列号
Stb:设备处于standby状态的次数
DCnt:设备处于断连状态的次数
UExp:设备处于曝光状态的次数
Init:设备处于初始化状态的次数
CRty:尝试重连的次数
TRty:尝试重新传输的次数
ExpT:最近一次拍照曝光的时间
TransT:最近一次拍照传输的时间
ZPos0:多头高度监控位置0的Z值
ZPos1:多头高度监控位置1的Z值
ZPos2:多头高度监控位置2的Z值
ZPos3:多头高度监控位置3的Z值
Phy Info
Phy信息，可获取当前phy固件版本及PHY的实例ID，制造商调试功能
Registers(寄存器)

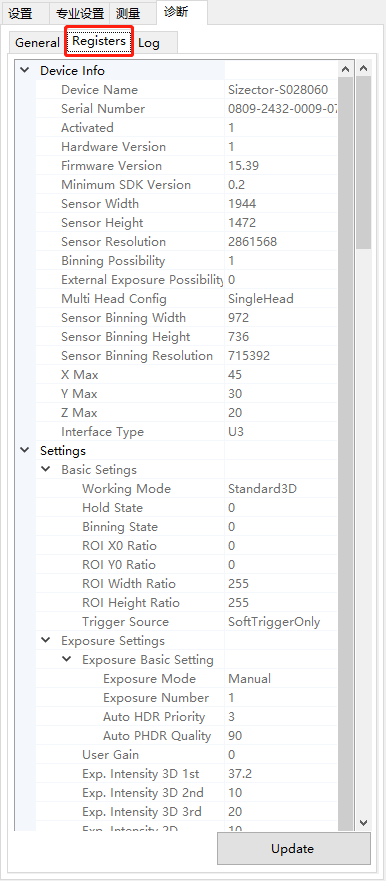

点击(如图3.28)"Registers(记录表) "项，进入寄存器界面。
点击"Update"按钮，实时更新设备信息，包括基本信息、参数设置及设备状态。
Log(日志)

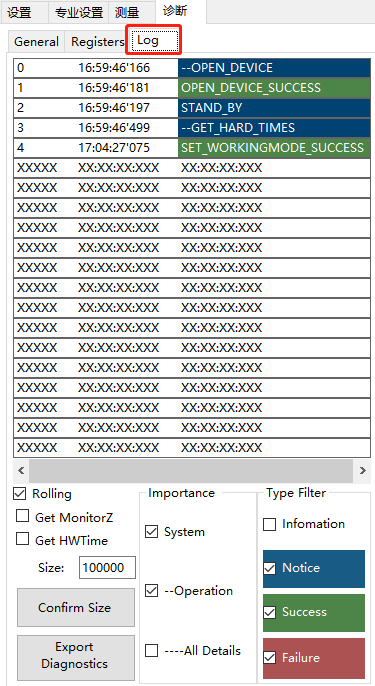

点击(如图3.29)"Log(日志) "项，进入日志界面。
Log日志实时显示了设备运行的状态，用户可点击"Export Diagnostics Report"按钮生成 日志。日志导出后可发给相应的技术支持人员进行故障分析和诊断。
Rolling用于控制产生新日志时日志滚动条是否永远处于最新日志的位置,默认情况下,Rolling处于开启状态,如下图:
Get MonitorZ: 启用后会在主窗口获取到新数据时实时更新统计的多头高度监控Z值信息,如下图:
GetHWTime: 启用后会在主窗口获取到新数据时实时更新统计的最近一次拍照的曝光时间和传输时间
可设置日志的最大容量,超过容量时会删除顶部的日志,如下图:
可将当前日志页面的所有日志保存成文件,如下图:
为方便分析，可对日志内容进行筛选,如下图:
