后处理基准面矫正说明

简介

后处理基准面矫正可在图像中划分多个区域,使每个测量区域的基准面归零，被测量物显示的是相对于基准面的绝对高度.

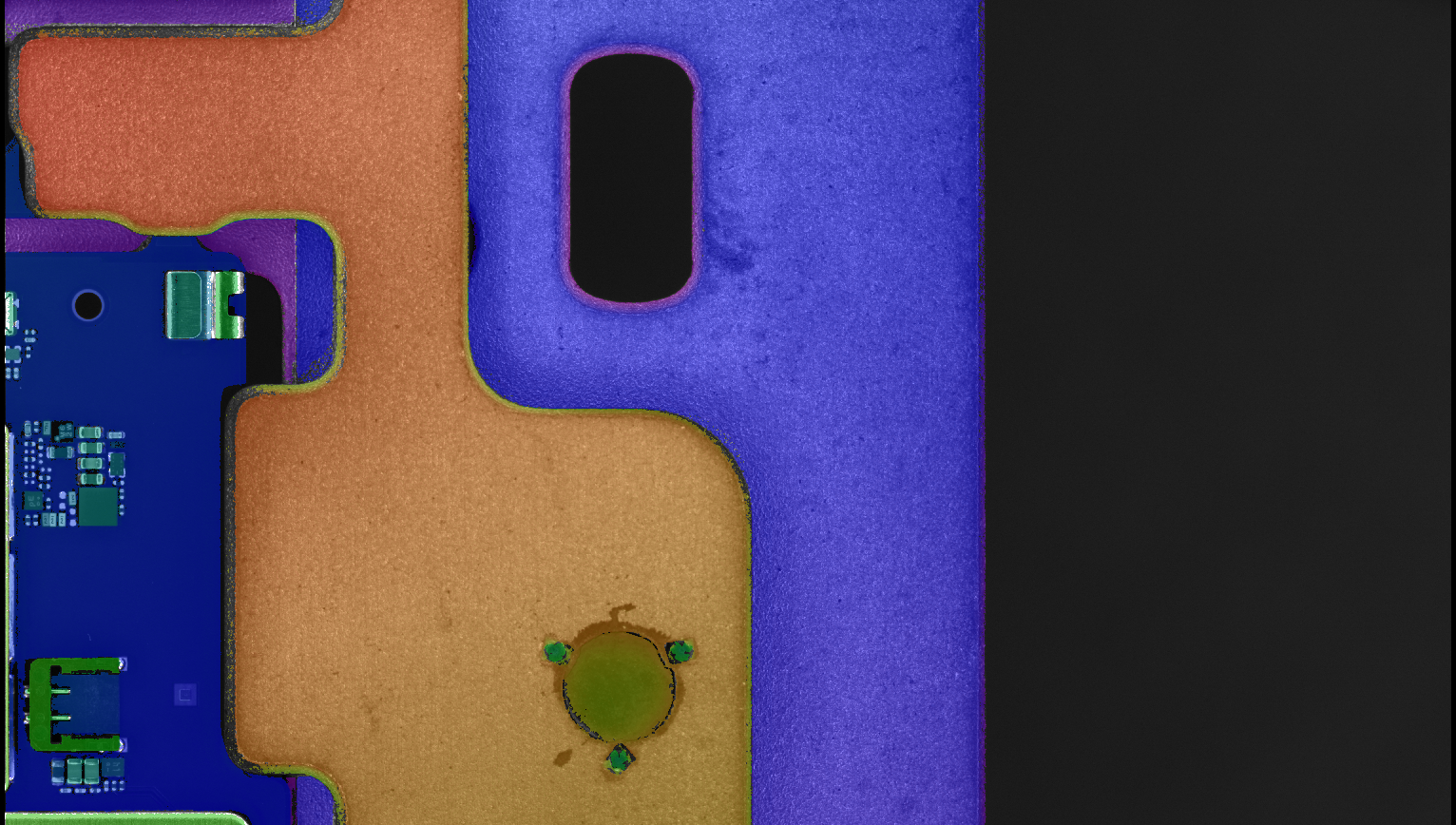

处理前:

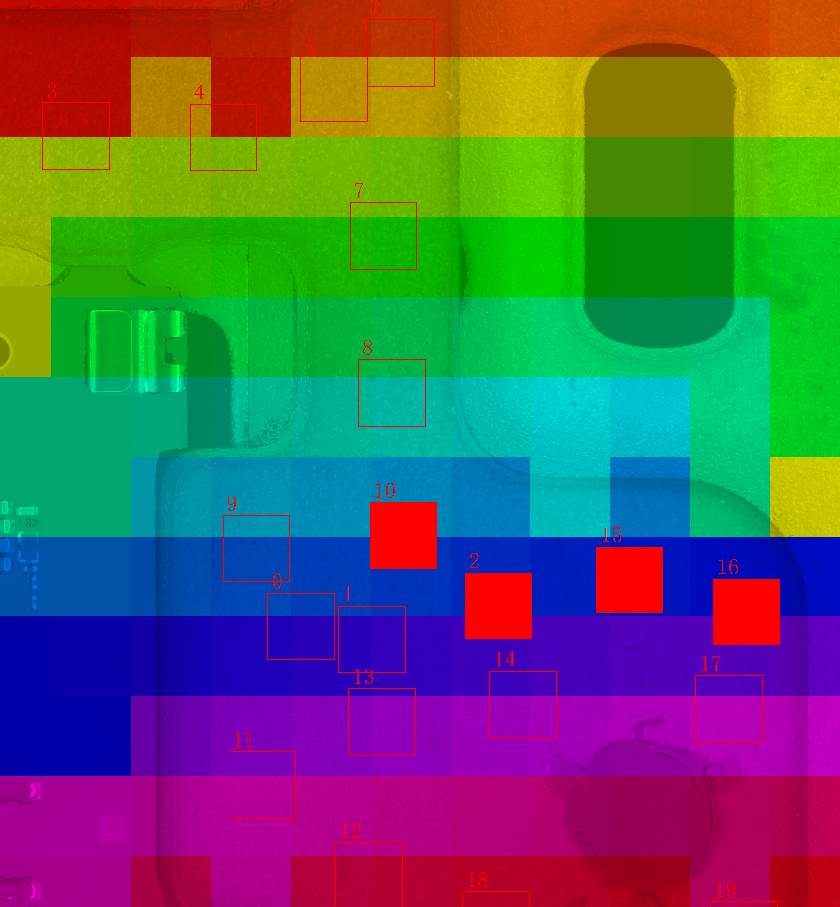

使用后处理基准面矫正,分割区域的图像:

如图所示,将原图分割成了多个区域,颜色相同的为统一区域,鼠标移动到某一位置,红色填充矩形则为该区域拟合平面所使用的数据点，序号为该区域在所有区域中的序号

处理后:

可以看出区域呈现块状,被分割为了多个区域进行后处理基准面矫正

参数说明

补偿模式:校正后数据补偿模式 模式0 kx+b 模式1 k(x/k)^b

焊接补偿参数1:校正后数据补偿参数1 k

焊接补偿参数2:校正后数据补偿参数2 b

偏移量X:外部提供的mark点偏移量x

偏移量Y:外部提供的mark点偏移量y

网格尺寸:基于mark点划分平面校正网格区域的尺寸

最小距离:平面校正区域使用的mark点间最小距离

最小Z:范围检查 zMin

最大Z:范围检查 zMax

使用说明

与其他后处理算子相同，在ControlCenter要使用该后处理，需要在实时后处理窗口点击"+"按钮添加

添加后处理项后,使用后处理基准面矫正时,会按照一个固定的路径：文档\MPControlCenter\basePoint.mpbp去读取区域设置文件,该文件需要点击"检测区域设置窗口"按钮,在窗口中进行设置.窗口的使用说明如下:

点区域设置

生成实时后处理窗口所需读取的点区域mpbp文件，具体流程：

设置区域设置模式

将区域设置模式设置为“基准面矫正”,如下图所示:

导入图像

导入当前图像数据

在右上角的导入图像部分可设置对应图像的目录,在下方可通过双击鼠标左键打开对应mpdat图像文件,若已有相应文件则可开启同时载入点坐标选项,在双击打开图片后会同时打开当前选中的mpbp文件,如下图所示:

点击“导入文件按钮”，可读取当前选择的点坐标文件

启用“同时计算分区结果”, 在点击“导入文件”按钮后，会自动计算分区，可在显示中查看结果

启用“导入旧格式文件”时，可选择旧版txt格式的点坐标文件

生成点坐标文件

设置区域并保存

可设置点区域的宽高,可在图像中双击左键添加区域,双击右键删除前一个添加的区域,点击"导出点坐标"按钮可将当前的点区域参数保存为mpbp文件,可用于实时后处理窗口基准面矫正的使用.如下图所示:

计算分区设置

可设置分区计算相关参数，查看当前分区结果，如下图:

可设置点区域的XY坐标整体偏移量，修改偏移量时当前点区域会根据XY偏移量整体平移,网格大小与最小距离同后处理基准面矫正参数

显示设置

如下图:

可选择不同的2D通道，设置色谱深度范围.启用显示分区结果可针对后处理基准面矫正在图像中显示当前分区，用不同颜色标注。启用混合显示会在图像中显示2D数据图像

当前像素信息中会实时更新当前鼠标所处位置像素的相关信息，拟合平面点序号表示当前所指区域时由哪几个点区域拟合平面的。

后处理

启用同时进行后处理选项后，会在导入数据时进行相关后处理并将处理后的数据保存到指定目录下。
