外接同步触发光源

光源控制器设置

以图1光源控制器为例，该控制器可通过RS232接口远程对LED光源实现256级亮度设置，具有硬件外触发光源开关，手调亮度，数字显示等功能。

图1 控制器产品外观

• 控制器界面说明

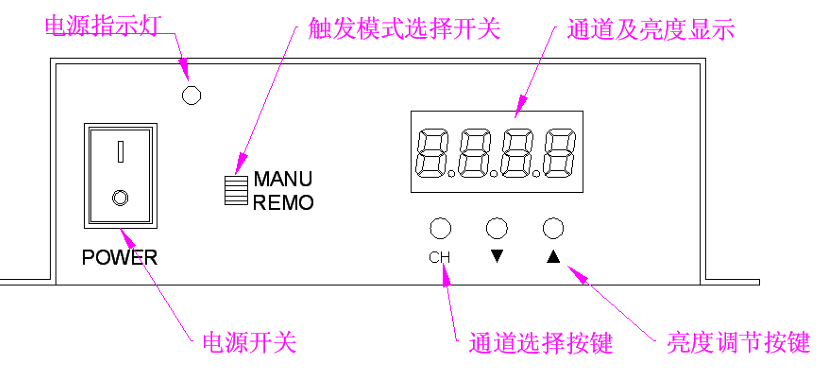

图2 控制器前面板各部件功能示意图

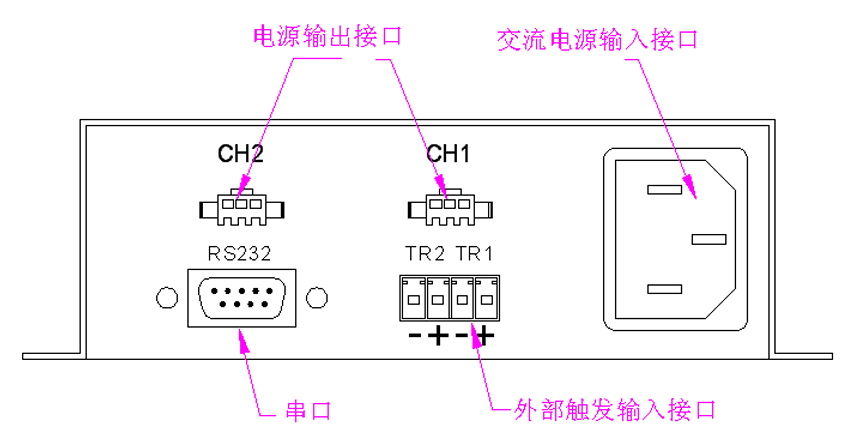

图3 后面板各部件功能示意图

• 外部触发输入接口接线说明

图4 外部触发输入接口示意图

外部触发信号连接定义如下：

信息

触发电平为DC 5~24V。

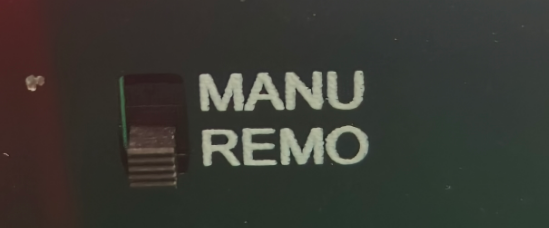

• 硬件触发工作模式选择

手动将光源控制器触发模式拨选到“REMO”档。“REMO”档为远程触发模式，当不接入触发高电平（即触发电平为 0V）时，光源输出关断，当接入触发高电平（5～24V）时，光源输出开通。

相机接线

• IO控制线说明：

输出：O0,O1；OCOM支持双向输出，建议电压值为24V；最大承受电流120mA。

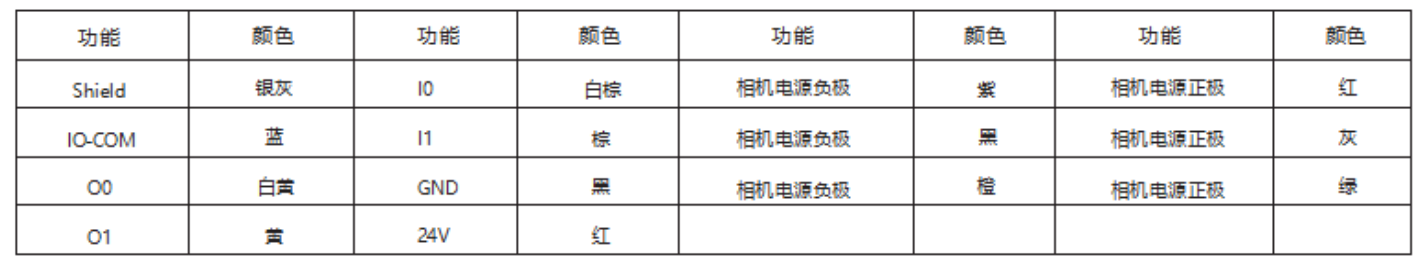

• IO线颜色定义

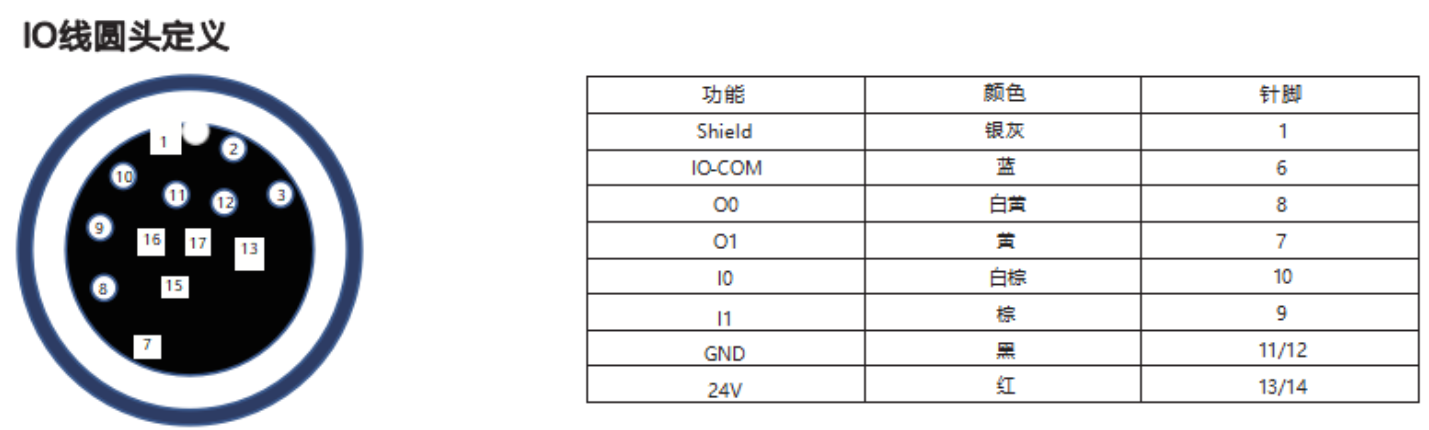

• IO线圆头定义

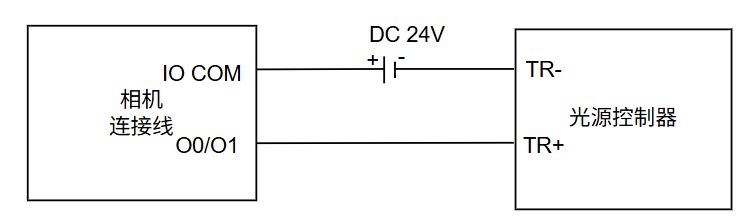

• 接线说明

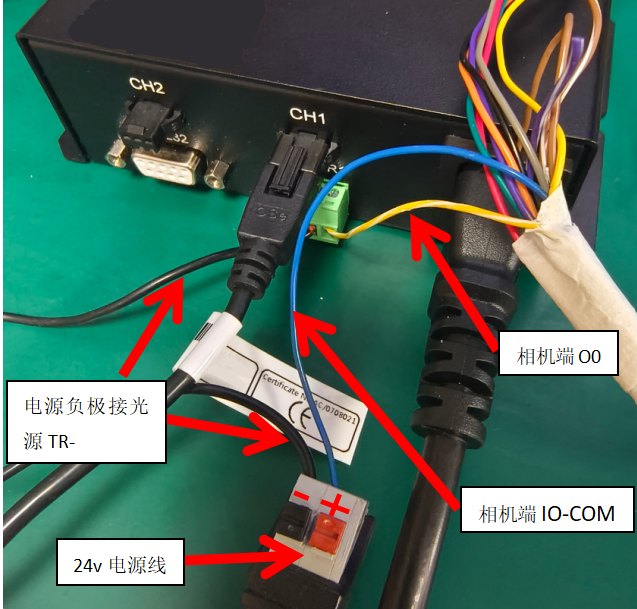

需外用24V电源，如果使用相机O0触发光源，接线如下：

• 相机端O0接光源TR正
• 相机端IO-COM接24V电源正
• 24V电源负极接光源TR负

相机软件设置

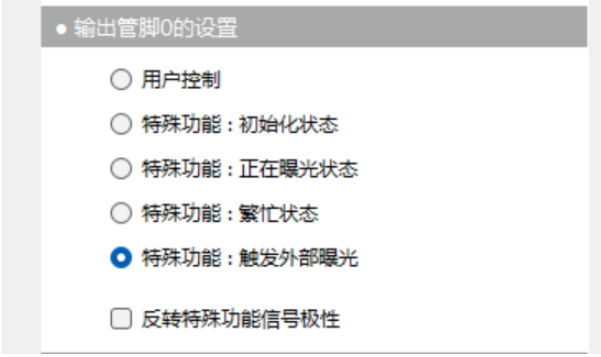

当使用“O0”进行接线时，需勾选软件端输出管脚0的设置为“特殊功能：触发外部曝光”。

当使用“O1”进行接线时，需勾选软件端输出管脚1的设置为“特殊功能：触发外部曝光”。
